Punerea în funcțiune finalizată la Shandong Hongzhitai New Energy Technology, Xintai

1. Punerea în funcțiune finalizată

Instalația de comutație de la Shandong Hongzhitai New Energy Technology Co., Ltd. din Xintai, Shandong, a finalizat punerea în funcțiune.

Punerea în funcțiune este etapa în care echipamentul încetează să mai fie o instalație și începe să fie un sistem funcțional. Fiecare circuit este urmărit până la desenul său, fiecare dispozitiv de protecție este setat și dovedit și fiecare interblocare, semnal și indicație este confirmată pentru a spune adevărul despre echipamentul din spatele lui.

Numai când toate acestea sunt făcute, camera din aceste fotografii devine mai degrabă o substație decât un rând de dulapuri.

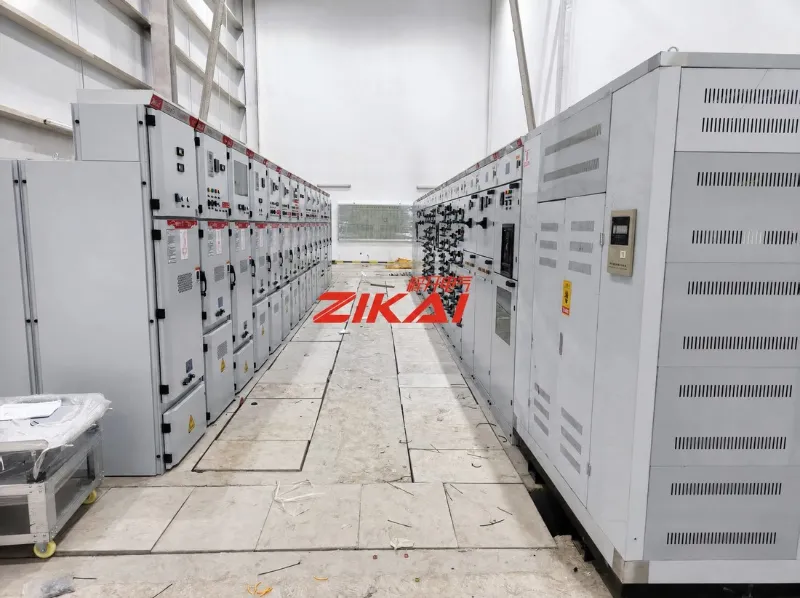

Figura 01  Camera aparatului de tensiune medie de la locația Xintai, cu panourile KYN28A-12 așezate în două rânduri, față în față, pe culoarul de operare.

2. Ce a fost instalat: KYN28A-12 aparat de comutare cu placare metalică

Echipamentul principal este KYN28A-12 cu placaj metalic retractabil: interior, trifazat, 50 Hz, construit pentru sisteme secționate cu o singură bară și o singură bară de la 3,6 kV la 12 kV.

Funcția sa este de a primi și distribui energie electrică și de a controla, proteja și monitoriza circuitele conectate la aceasta - ceea ce îl face punctul în care sursa de intrare, alimentatoarele de ieșire, contorizarea și protecția se întâlnesc într-o singură cameră.

Aranjamentul este lizibil pe fronturile panourilor. Capul de rulare poartă panoul de izolație de intrare pentru prima secțiune de bare colectoare și panoul de intrare pentru a doua, urmat de panouri întreruptoare cu valori nominale de 630 A marcate pe față.

Fiecare panou este identificat prin număr - G01, G02 și mai departe - alături de identificarea codificată QR, diagrame uniline și avertismente de siguranță.

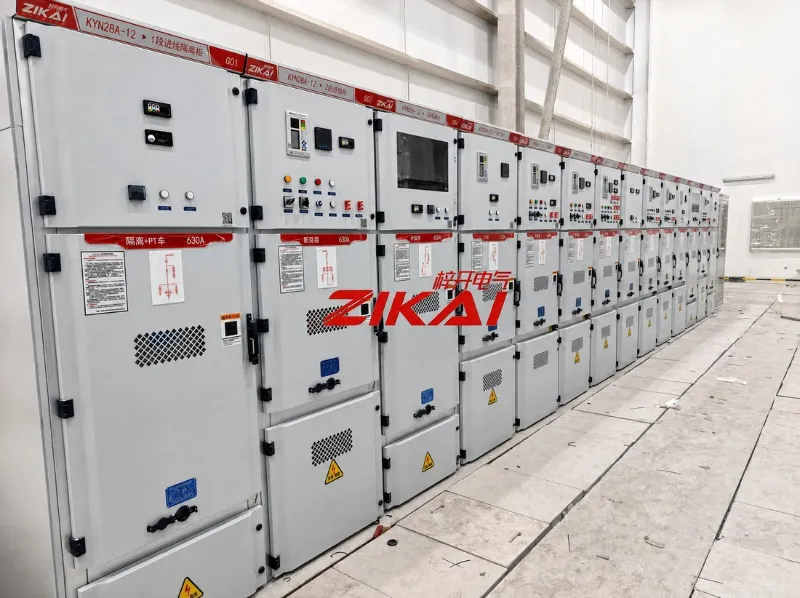

Figura 02  Panouri KYN28A-12. Numerotarea panourilor, numele circuitelor, valori nominale 630 A, diagrame cu o singură linie și identificare QR-coded pe fronturi.

3. Ecranul bateriei DC

Alături de aparatul de comutare se află ecranul bateriei DC. Este sursa de așteptare care menține vii protecția, controlul și indicația atunci când sursa principală nu este acolo - care este exact momentul în care acele circuite contează cel mai mult.

Ecranul combină secțiunea de încărcare și distribuție cu banca de baterii în sine, astfel încât întregul sistem DC poate fi inspectat într-un singur loc. În fotografii, șirul bateriei și panoul frontal instrumentat se află în aceeași carcasă.

Figura 03  Ecranul bateriei DC, cu panoul frontal instrumentat și banca de baterii găzduite în aceeași carcasă.

4. Ce înseamnă „punerea în funcțiune completă”.

O semnare de punere în funcțiune este o listă a lucrurilor care au fost făcute. Al nostru se citește așa:

• Fiecare circuit trasat și confirmat în raport cu desenele, panou cu panou

• Setările de protecție aplicate așa cum au fost proiectate și s-a dovedit a funcționa

• Camioanele retractabile verificate pentru alinierea și interschimbabilitatea de-a lungul cursei

• S-au verificat dispozitivele de blocare și obloane de siguranță, astfel încât niciun panou nu poate fi acționat în afara secvenței

• Semnale de indicație, contorizare și alarmă confirmate în funcție de condițiile de pe amplasament

• Testele de izolație și dielectrice au fost trecute înainte de punerea sub tensiune

• Etichetarea, diagramele și site-ul fizic puse de acord

Nimic din el nu este vizibil într-o fotografie. Toate acestea decid dacă camera se comportă așa cum spune desenul.

5. Înregistrarea site-ului

Două vederi ale aceleiași linii: lungimea completă a liniei de comutație și culoarul de operare dintre rânduri. Marcajele de podea, spațiul de acces și poziția fiecărui panou față de numărul său fac parte din ceea ce este verificat în această etapă.

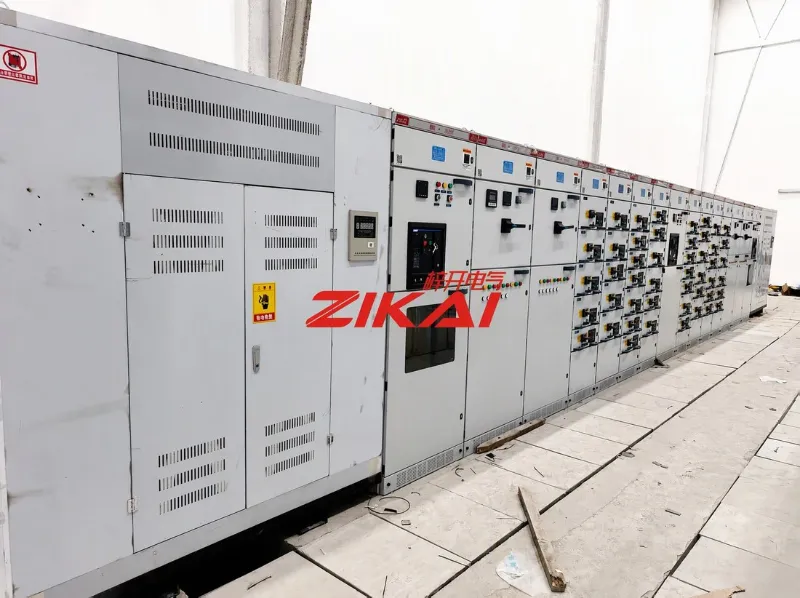

Figura 04  Linia aparatului de comutare văzută pe lungimea sa, cu fronturile panourilor, dispozitivele de protecție și tablourile de bord în secvență.

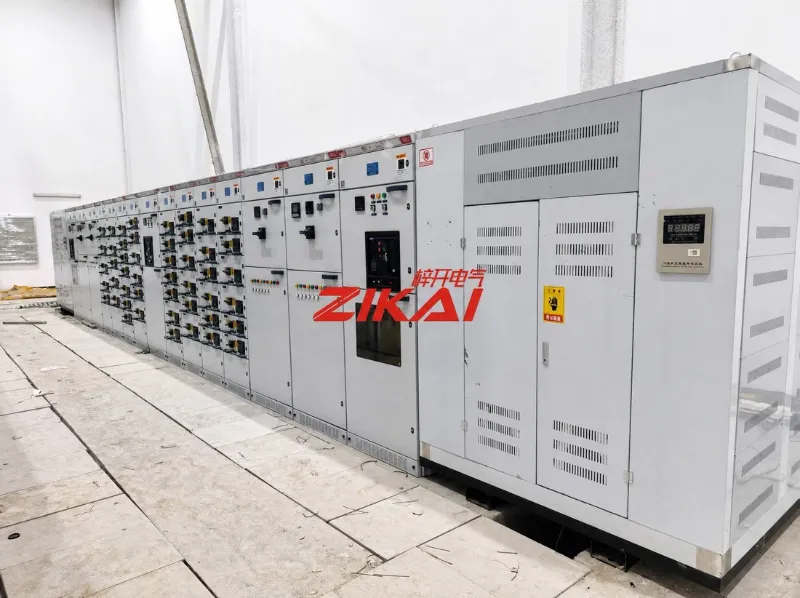

Figura 05  Coridorul de operare. Panouri frontale, evaluări și avertismente de siguranță, cu spațiu de acces păstrat liber de-a lungul cursei.

6. Despre Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) produce, modernizează și deservește pachete complete de echipamente de putere: aparate de distribuție de medie tensiune, ansambluri de distribuție de joasă tensiune, stații de tip cutie, întrerupătoare de circuit în vid montate pe stâlpi și în aer liber, dispozitive de compensare a condensatorului și echipamente de distribuție asociate.

Proiectele sunt livrate de la furnizarea echipamentelor până la instalare și punere în funcțiune.

Nota editorului — au fost folosite doar datele furnizate: numele clientului, locația și finalizarea punerii în funcțiune. Descrierea KYN28A-12 și ratingul 630 A sunt preluate din documentația industriei și din marcajele lizibile pe panouri; nu s-a precizat niciun număr de panel, valoarea proiectului sau program. Legendele descriu doar ceea ce este vizibil în fiecare fotografie.
