Nouă substații. O schimbare completă.

Zikai Electric finalizează înlocuirea condensatorului în nouă substații în stil american din Kashgar, Xinjiang

În zonele suflate de vânt din Kashgar, nouă substații în stil american tocmai și-au înlocuit unitățile de compensare a condensatoarelor - condensatoare vechi scoase, bănci noi, verificări de fază și teste de comutare efectuate. Pe hârtie pare o muncă simplă. Totuși, ceea ce decide de fapt modul în care se comportă acele unități în următorul deceniu este tot ceea ce nu poți vedea într-o fotografie.

1. Proiectul dintr-o privire

2. De ce o schimbare a condensatorului merită îngrijire

Într-un sistem de distribuție de joasă tensiune, banca de condensatoare este componenta silențioasă pe care nimeni nu o observă - până când eșuează, iar apoi o secțiune întreagă este afectată. Sarcina sa este compensarea puterii reactive. Faceți-o corect și factorul de putere se menține constant, curentul de linie scade și capacitatea efectivă a transformatorului este eliberată. Găsiți greșit și pierderile cresc, tensiunea fluctuează, iar penalizările pentru factorul de putere încep să apară.

Motiv pentru care înlocuirea condensatorului nu este niciodată un simplu schimb similar. Condensatoarele aflate în funcțiune de ani de zile își pierd capacitatea, se umflă și se degradează intern. Dacă noile unități sunt lăsate înapoi în aceleași poziții fără a aborda coordonarea comutării, potrivirea reactoarelor în serie și cablarea și etichetarea cabinetului, următoarea defecțiune este doar o chestiune de timp.

O schimbare a condensatorului este o șansă de a reseta sistemul - restabilirea capacității de compensare, comutarea fiabilității și a funcționalității la starea proiectată într-o singură trecere.

3. La fața locului: Fiecare unitate a fost deschisă și verificată

Nouă unități răspândite pe un teren în aer liber înseamnă fronturi de lucru împrăștiate și o fereastră strânsă. Aceasta este înregistrarea de teren de la job.

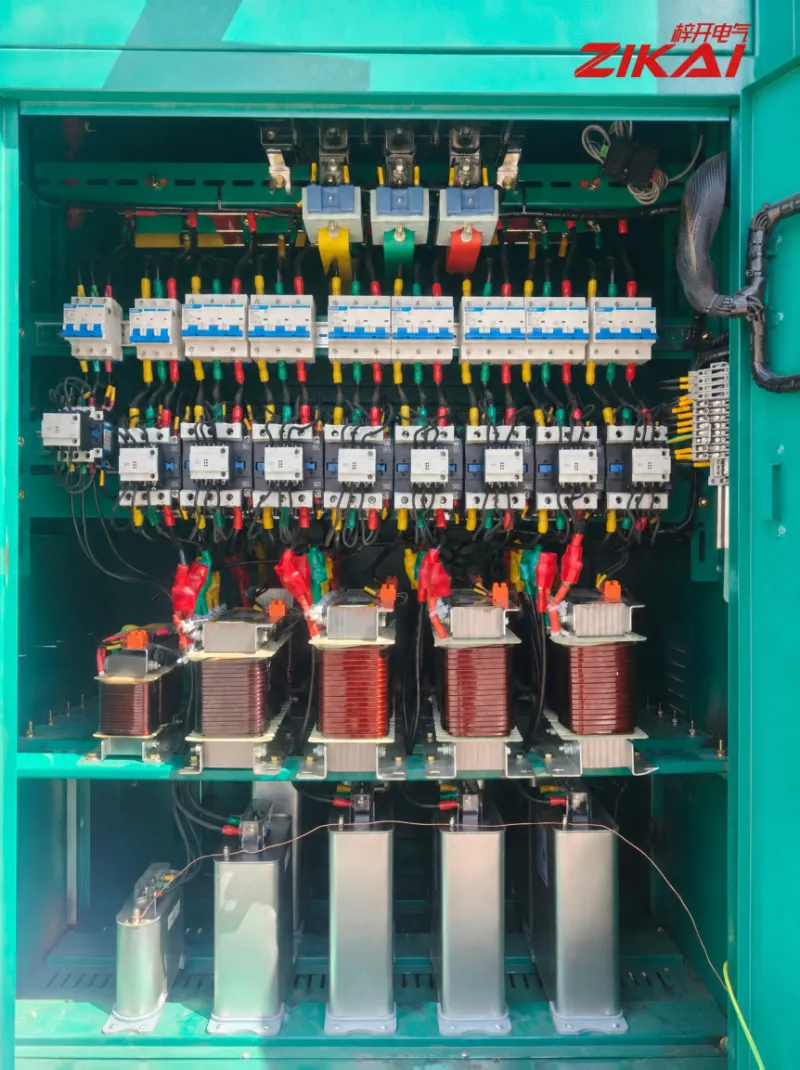

Figura 01  În interiorul dulapului de compensare a condensatorului. De sus în jos: întrerupătoare miniaturale pentru protecția ramurilor, contactoare de comutare, reactoare în serie și bancul de condensatori paralel de joasă tensiune de la bază. Barele colectoare și conductorii de ieșire au coduri de fază galben, verde și roșu, cu manșoane pentru numărul de fir pe fiecare circuit și manșoane de izolație la terminații - detalii care determină în mod direct cât de repede poate fi urmărită o inspecție sau o defecțiune mai târziu.

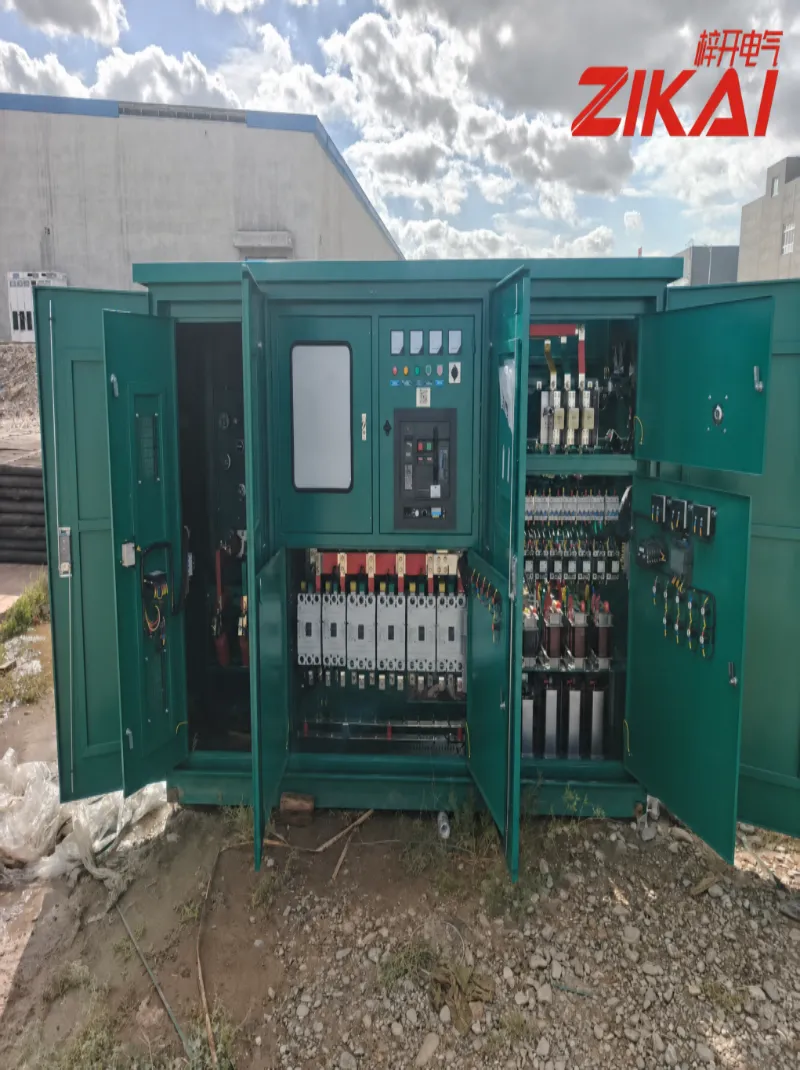

Figura 02  În interiorul compartimentului de joasă tensiune al unei substații. Întrerupătoarele cu carcasă turnată, contoarele și lămpile indicatoare sunt grupate împreună, cu circuitele de compensare a condensatorului în dreapta. Modul în care sunt așezate componentele cu ușile deschise este cea mai clară vedere dacă o unitate va fi ușor de întreținut.

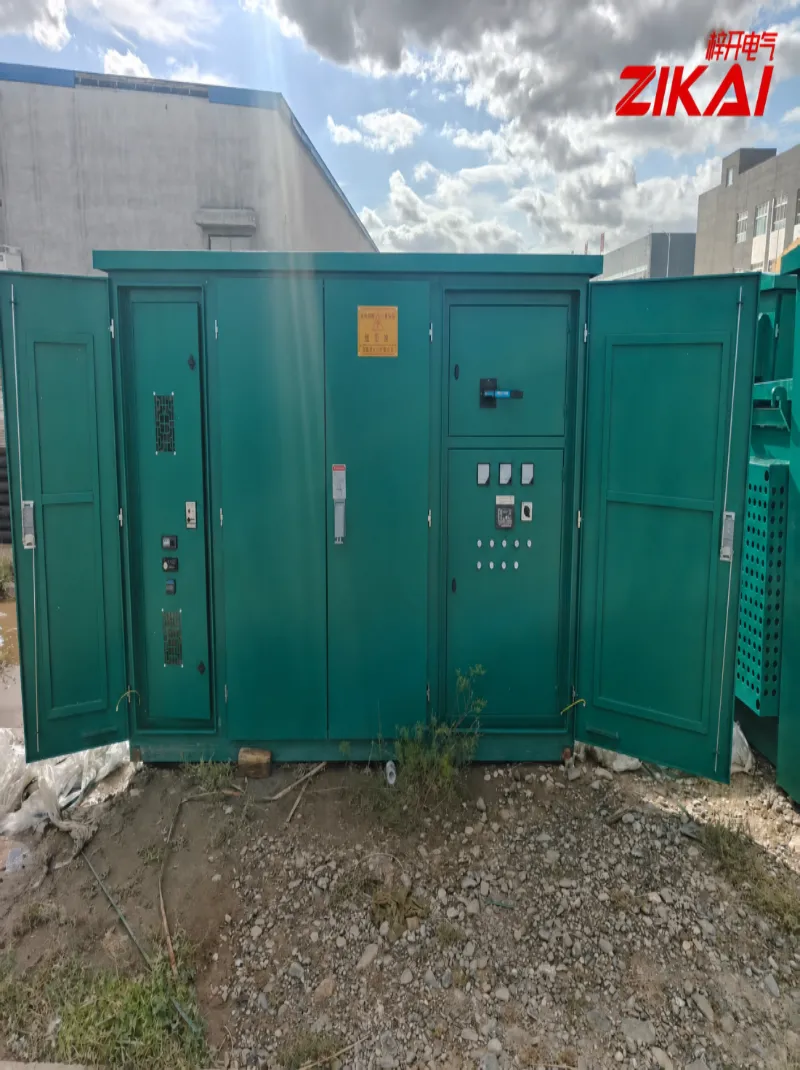

Figura 03  Exteriorul compartimentului de joasă tensiune al unei substații exterioare. Semnele de avertizare galbene „Cameră de joasă tensiune / Numai personal autorizat” sunt intacte și lizibile - o cerință de bază pentru siguranța la fața locului și un element obligatoriu la inspecția de predare.

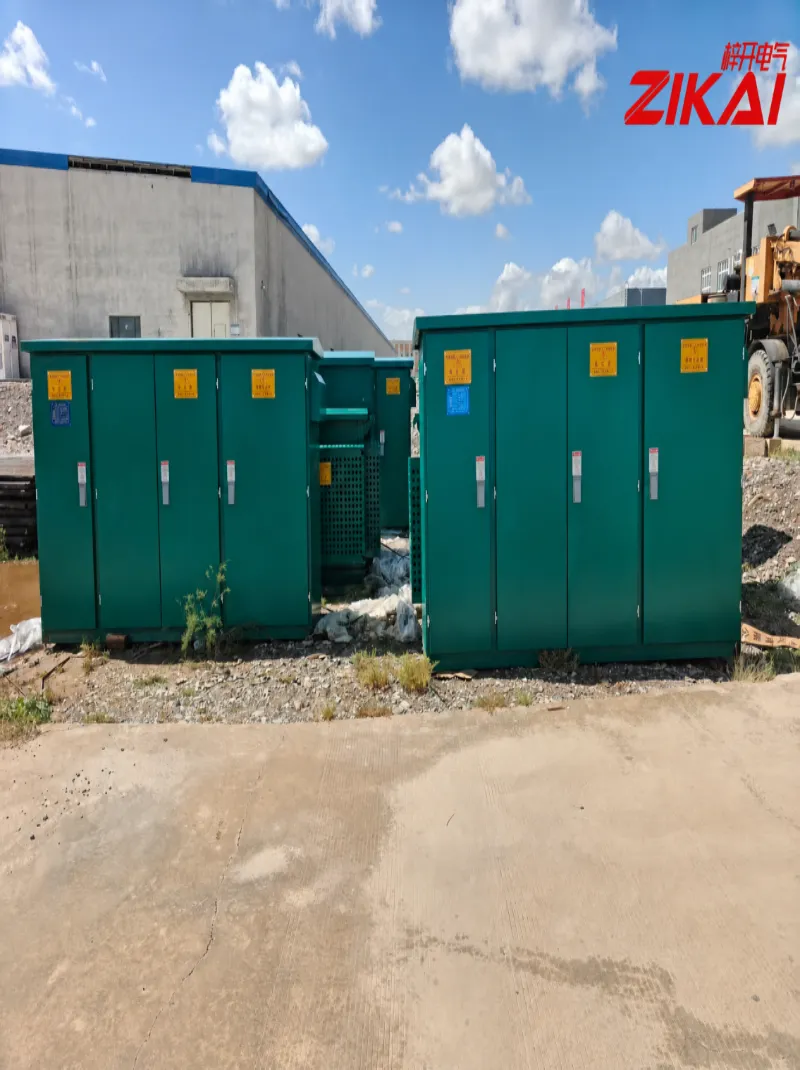

Figura 04  Compartimentele de înaltă tensiune, de joasă tensiune și de compensare a condensatorului, una lângă alta. Compartimentul de compensare a condensatorului este ceea ce s-a centrat această lucrare. Odată ce carcasele sunt poziționate pe baza exterioară, etanșarea, ventilația și continuitatea de împământare trebuie de asemenea confirmate unitate cu unitate.

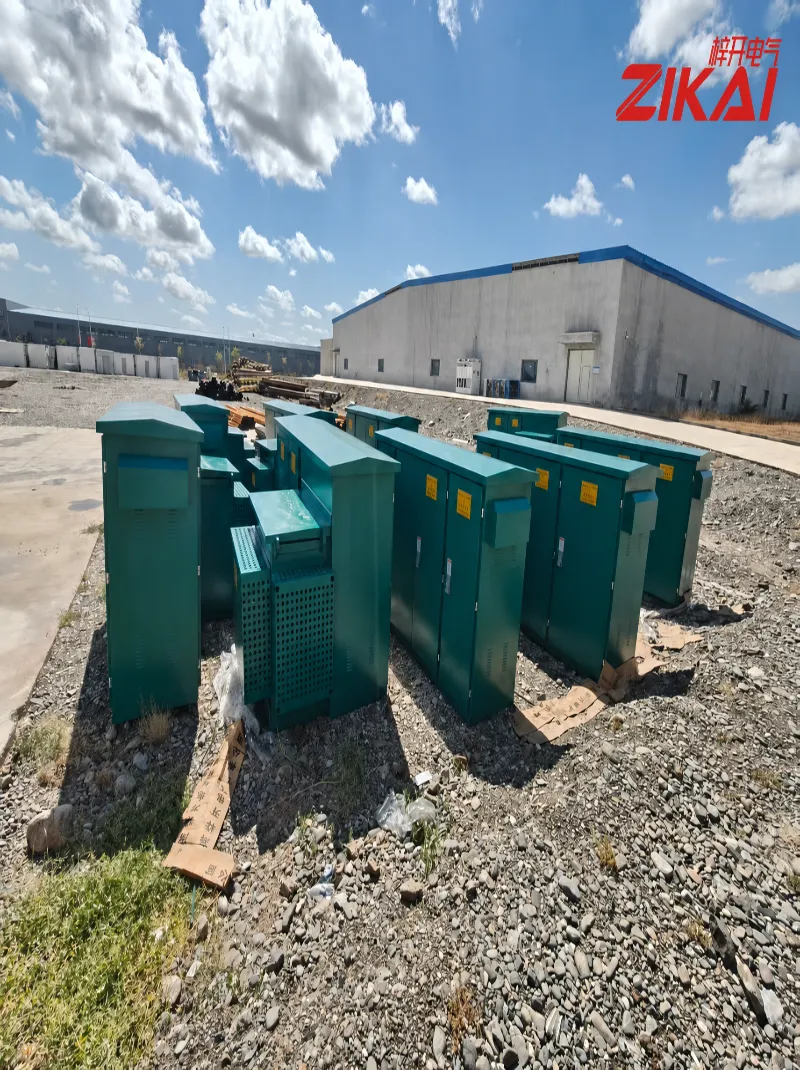

Figura 05  Echipament livrat la șantier și pregătit pentru instalare. Munca în aer liber înseamnă concurență cu vremea, nisipul suflat de vânt și condițiile șantierului - cât de strâns este programată secvența de lucru decide adesea ritmul de livrare.

4. Trei detalii cu care nu facem compromisuri

1. Un condensator nu este „în” până când circuitul de comutare nu a fost verificat

Circuitele condensatoarelor funcționează în mod normal în tandem cu reactoarele în serie, care atenuează amplificarea armonică și limitează curentul de pornire la comutare. Dacă starea reactorului și a contactorului este ignorată în timpul unei înlocuiri, o bancă de condensatoare nou-nouță poate fi expusă la o pornire mult peste ceea ce a fost proiectat.

2. Manopera cabinetului decide costul de intretinere peste zece ani

Codificarea culorilor fazelor, manșoanele pentru numărul de sârmă, cizmele de izolare a terminalelor, gruparea cablajului, fixarea barelor colectoare și cuplul - acestea sunt părțile care arată neremarcabil într-o fotografie de acceptare și de care un tehnician va depinde un deceniu mai târziu. Făcută corect, o defecțiune poate fi urmărită în zece minute. Făcută neglijent, poate dura o zi întreagă.

3. Nouă unități, un standard

Dacă aspectul componentelor, definiția fazei și etichetarea diferă de la o unitate la alta pe același loc, întreținerea devine o presupunere. Am aplicat un singur standard de lucru și convenție de etichetare în toate cele nouă unități și am păstrat înregistrări fotografice la fața locului, astfel încât echipamentul să fie urmărit din ziua în care este predat.

5. Ce primește clientul

• Compensarea restabilită — compensarea reactivă a revenit la niveluri normale, îmbunătățind factorul de putere și calitatea tensiunii, ajutând la reducerea pierderilor de linie și la ușurarea sarcinii transformatoarelor.

• Comutare mai fiabilă — relația dintre condensatori, reactoare și contactori este restabilită, reducând riscul de deteriorare secundară din cauza comutării anormale.

• Întreținere mai ușoară — o schemă consecventă a culorii fazelor și a numărului de cabluri face inspecția, localizarea defecțiunilor și înlocuirea pieselor de schimb mai rapide.

• Un proces documentat — etapele cheie sunt fotografiate și arhivate, gata pentru a fi extrase pentru întreținerea viitoare sau extinderea sistemului.

6. Despre Zikai Electric

Zikai Electric (ZIKAI) produce, modernizează și deservește pachete complete de echipamente de alimentare — de la substații și dispozitive de compensare a condensatorului până la echipamente de distribuție și joncțiune a cablurilor asociate. Munca noastră este concretă: faceți echipamentul stabil, funcțional și fără probleme în condiții reale de funcționare.

Kashgar este o oprire pe acea rută. De la zonele de coastă umede până la nord-vestul suflat de vânt cu variații mari de temperatură, echipamentul nu funcționează niciodată în condiții de laborator - tocmai de aceea insistăm să obținem fiecare terminație și fiecare etichetă corectă.
